RLY‐700　I/Oマップ・コネクタ配列表・入出力回路

■I/O Map

A0	R/W	D7	D6	D5	D4	D3	D2	D1	D0
1 0	R R	PI16 PI8	PI15 PI7	PI14 PI6	PI13 PI5	PI12 PI4	PI11 PI3	PI10 PI2	PI9 PI1
1 0	W W	RO16 RO8	RO15 RO7	RO14 RO6	RO13 RO5	RO12 RO4	RO11 RO3	RO10 RO2	RO9 RO1

■Connector J1

PIN#	SIGNAL	PIN#	SIGNAL
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31	RO1 RO2 RO3 RO4 RO5 RO6 RO7 RO8 RO9 RO10 RO11 RO12 RO13 RO14 RO15 RO16	2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32	RO1 RET RO2 RET RO3 RET RO4 RET RO5 RET RO6 RET RO7 RET RO8 RET RO9 RET RO10 RET RO11 RET RO12 RET RO13 RET RO14 RET RO15 RET RO16 RET
33 35 37 39 41 43 45 47 49	PI1 PI3 PI5 PI7 PI9 PI11 PI13 PI15 PI1-16 ExV	34 36 38 40 42 44 46 48 50	PI2 PI4 PI6 PI8 PI10 PI12 PI14 PI16 PI1-16 ExV

■Input Circuit

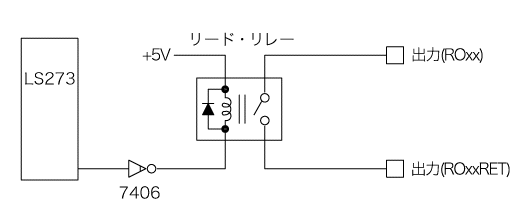

■Output Circuit
